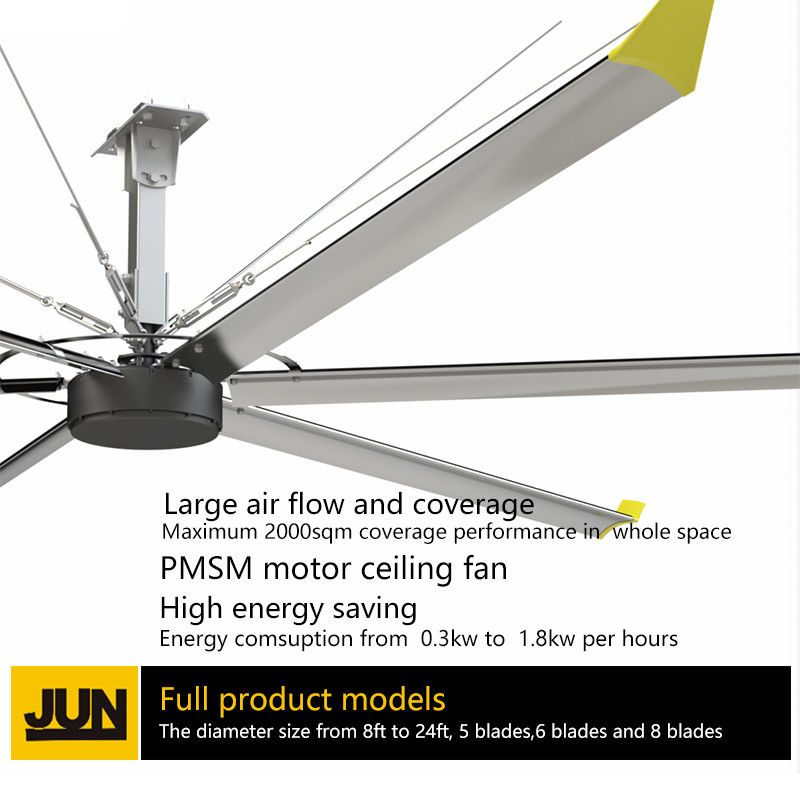

Ventilateur de plafond HVLS à grand débit d'air

Le vent soufflé par un grand ventilateur de plafond industriel ressemble à un système de brise naturelle, la vitesse du vent est juste la meilleure sensation de fraîcheur pour la peau humaine. Le personnel peut ressentir une différence de température de 5 à 8 degrés, offrant au personnel un environnement de travail approprié en été, améliorant ainsi l'efficacité de la production.

Fonction du ventilateur:
1-ventilation

Le ventilateur améliore l'échange d'air dans tout un espace, sa conception parfaite et profilée peut produire un vent tridimensionnel à une vitesse de 2 à 3 m/s, et vous donne l'impression de profiter du système de brise naturelle. Il favorise la dispersion de la fumée, de l'humidité, du dioxyde de carbone et de l'air vicié avec une forte gravité spécifique. De manière à améliorer la qualité de la zone de travail, créer un environnement de travail sain, sec et sûr, améliorer l'efficacité du travail.

2-commodité

Il est facile à utiliser, le système de contrôle adopte le dernier système de contrôle par convertisseur de fréquence sans poteau. En plus de la facilité d'utilisation, l'interface d'utilisation humanisée vous permet également de profiter de la beauté de l'électronique et de la mécanique pour atteindre la vie.

3-Déshumidification

Parce qu'il peut produire un grand volume d'air, favoriser efficacement la circulation de l'air, de sorte que l'humidité soit bien dispersée, réduisant considérablement la probabilité de problèmes tels que les punaises de lit, les champignons, etc.
4)beau et durable
Après un traitement de surface complexe, le produit peut éviter la corvée de nettoyage périodique, le rapport coût-performance est le plus élevé, la durée de vie de chaque ventilateur peut atteindre plus de 10 ans.

4-économie d'énergie

La puissance nominale du moteur du ventilateur est de 1,5 KW, chaque ventilateur peut couvrir une zone de travail de 1000 mètres carrés, 8 heures par jour, ce qui représente seulement 10 degrés de consommation d'énergie, par rapport aux petits ventilateurs typiques et à la climatisation à forte consommation d'énergie, le grand ventilateur de plafond industriel peut être qualifié de modèle d'économie d'énergie, peut considérablement réduire vos coûts d'exploitation.

Principe de fonctionnement:

Le grand ventilateur de plafond est une série de produits spécialement développés pour l'économie d'énergie et l'amélioration de l'environnement de travail. Comme nous le savons tous, la réfrigération n'est pas le seul moyen d'obtenir l'effet de refroidissement et de confort. La zone qu'un ventilateur peut souffler est déterminée par son diamètre, mais n'a rien à voir avec sa vitesse. Par conséquent, le ventilateur industriel de grand diamètre et à basse vitesse combine toutes ces caractéristiques.
Après des années de recherche et d'exploration approfondies, en intégrant la technologie aéronautique de pointe d'outre-mer, nous, Dai sen, avons développé une sorte de pales d'hélice aux performances exceptionnelles, qui produisent une brise continue et silencieuse par une rotation lente. Le grand volume de flux d'air généré par ses pales uniques et à haut rendement pousse vers le bas, construisant ainsi un échappement d'hélice presque parfait.
Il pousse un grand volume de flux d'air vers le sol et construit une certaine circulation d'air de haut niveau se déplaçant horizontalement, générant ainsi une circulation d'air globale. L'avantage est une couverture globale du sol et une circulation tridimensionnelle de l'air.
La vitesse du vent générée par le "Grand ventilateur de plafond industriel" est d'environ 1 à 3 m/s, entièrement calculée en fonction de la meilleure sensation de refroidissement lorsque le flux d'air traverse la peau humaine. Un flux d'air trop fort donne aux gens une sensation d'irritabilité, une sensation d'être soufflé directement, une vitesse de flux d'air trop élevée donne également le vertige, seule l'évaporation de la peau combinée à la vitesse de la brise peut embellir la sensation de refroidissement des gens.



VENTILATEURS SÉRIE DS

Le châssis est trempé après une forgeage à chaud de précision pour assurer la résistance et la ténacité ; après l'usinage CNC, des détections d'équilibre dynamique sont effectuées pour assurer la meilleure

stabilité.



La conception unique de DAISEN des rangées de trous sur la plaque d'installation, peut empêcher le

glissement de la plaque d'installation, nous avons également des kits d'installation pour le béton et

et la structure tubulaire circulaire ainsi que tout autre type de structure.







Connecteur de pale, après le processus d'étirage à froid de précision, le traitement thermique est

effectué. Après que la surface de l'arc est traitée, elle assure un ajustement sans espace avec la pale, et a la plus grande surface de contact avec la pale pour assurer une force uniforme.





Le joint universel en acier galvanisé, peut ajuster la direction horizontale et verticale pour assurer le ventilateur en position verticale. Assurant ainsi l'équilibre du ventilateur pendant le processus de rotation, et réduisant la transmission de torsion du ventilateur au bâtiment.





accouplement. , accouplement en alliage 40Cr, usinage CNC pour assurer la stabilité de la transmission





Câble d'acier de 8 mm de diamètre enveloppé de plastique antirouille, clip de corde renforcé, avec vis de tension à vis de blocage et ajuster l'horizon du ventilateur, empêche le tremblement du ventilateur, absorbe l'énergie des vibrations.





La pale est fabriquée en alliage Al-mg I aéronautique qui a passé le processus de traitement thermique T6, elle a une résistance élevée, une durabilité élevée



Sélectionnez des vis à haute résistance supérieures à la qualité 8.8 en fonction des différentes

pièces de connexion du ventilateur, vis autobloquantes anti-desserrage et écrous antidérapants, ainsi que de la colle filetée anti-desserrage, des anneaux de connexion anti-chute, des pièces de connexion anti-chute de la pale.

VENTILATEURS SÉRIE DX





Moteur synchrone à aimant permanent (PMSM), sans balais et à entraînement direct, pas de boîte de vitesses, pas d'huile de lubrification de transmission, sans entretien permanent, 220V 1 0.7KW haute efficacité, économie d'énergie, silencieux et efficace



La conception unique de DAISEN des rangées de trous sur la plaque d'installation, peut empêcher le

glissement de la plaque d'installation, nous avons également des kits d'installation pour le béton et et la structure tubulaire circulaire ainsi que tout autre type de structure.



E9



Boîtier de contrôle de vitesse sans poteau, conception de structure allemande Weitu, panneau d'affichage de contrôle de vitesse, interrupteur d'air Schneider France protection contre les surintensités et les surcharges, assemblage du ventilateur de refroidissement du boîtier de contrôle, voyant d'état du ventilateur, détection de l'état du ventilateur, coupure de courant automatique accidentelle, anti-interférence électromagnétique



La pale est fabriquée en alliage Al-mg aéronautique qui a passé le processus de traitement thermique T6, elle a une résistance élevée, une durabilité élevée



L'air est recueilli à l'extrémité des pales profilées pour former un courant de Foucault, pour empêcher le sifflement de la cavité, pour se conformer au principe de la mécanique des fluides et pour générer une pression vers le bas pour contrecarrer la force de réaction de la pale flottant vers le haut, afin de maintenir la stabilité des pales



Câble d'acier de 8 mm de diamètre enveloppé de plastique antirouille, clip de corde renforcé, avec vis de tension à vis de blocage et ajuster l'horizon du ventilateur, empêche le tremblement du ventilateur, absorbe l'énergie des vibrations.

Configuration des composants clés
★dispositif d'entraînement
•Le ventilateur de la série Fengshen adopte un moteur à engrenages Taiwan/Allemand
•La série Fengxing adopte le premier moteur à entraînement CC sans balais et à couple élevé de l'industrie, remplaçant le réducteur de vitesse du moteur traditionnel, réalisant une intégration élevée, améliorant la fiabilité et l'efficacité de la transmission
★dispositif de contrôle
•Le ventilateur de la série Fengshen adopte un variateur de vitesse en continu de marque Taiwan / Allemagne (contrôleur antidéflagrant en option) pour configurer un disjoncteur de protection contre les surintensités et les surcharges, un ventilateur de refroidissement et d'autres composants
•Le ventilateur de la série Fengxing adopte un contrôleur spécial sans balais
★pale de ventilateur
•Le matériau de la pale de ventilateur adopte un traitement en alliage de magnésium et d'aluminium T6, résistance à la corrosion, haute résistance, haute ténacité
•Logiciel de simulation de fluide avancé Simulation CFD et test en soufflerie, conformément à l'anti-fatigue aérodynamique ;
•Avec la fonction de démarrage différé, la charge et l'impact du moteur sont considérablement réduits et la durée de vie est plus longue

★Composants de la structure
•Les pièces structurelles sont formées par laser Q235B, pliant la structure de raidissement, et la partie la plus épaisse est de 8 mm.
•Des boulons en acier allié à haute résistance et des écrous antidérapants sont utilisés pour les boulons.
•Structure de tension par câble d'acier et tendeur pour stabiliser le ventilateur contre les chutes
• Le châssis intégré peut prévenir le risque de fracture, la structure anti-chute de l'accouplement peut éviter les défauts de vis, le châssis peut être tombé, la conception de l'agencement des trous de la structure en contreplaqué peut empêcher le glissement, la structure réglable convient à toutes les conditions d'installation, et le trou de taille réglable en forme d'arc peut être ajusté pour assurer le niveau de la surface du châssis de la pale





Comparaison de trois méthodes de réfrigération dans une usine de 1000 mètres carrés

La consommation d'énergie du grand ventilateur de plafond industriel est d'environ 1/50 de celle du climatiseur central et de 1/10 de celle du ventilateur mural industriel traditionnel


***Lieux d'installation appropriés : Toute structure suffisamment haute d'usine, centre sportif, lieu logistique, ateliers de réparation automobile, supermarché, aéroport, atelier d'emballage, industrie de l'élevage animal, tout type de hall, ainsi que centre de remise en forme, etc.
***Hauteur d'installation : Produits de la série "Fengshen" pour une hauteur de 6 mètres à 20 mètres.
                      Produits de la série "Fengxing" pour une hauteur de 3 mètres à 6 mètres.
***Solutions pour les trois principaux types de structures d'installation comme sur les photos ci-dessus.

Aperçu de l'atelier DAISNE






Applications client typiques




Certificats des VENTILATEURS DE PLAFOND JUNYI
