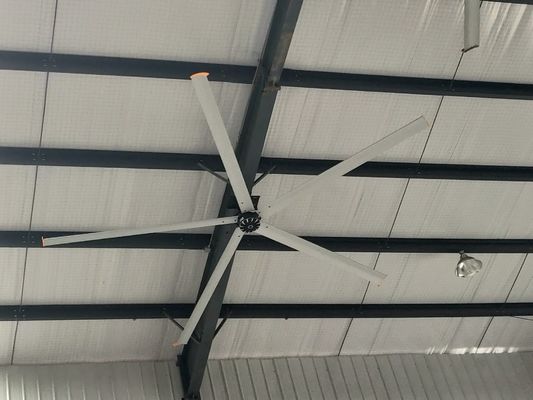

Fan de plafond de boîte de vitesse de garage d'atelier
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | daisen |
| Certification | RoHS, ISO, UL, CE, SGS |
| Numéro de modèle | DS |
| Quantité de commande min | 1pcs |
| Prix | Negotiation |
| Détails d'emballage | En bois |
| Délai de livraison | 3 jours |
| Conditions de paiement | L/C, T/T, gramme d'argent |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Code de HS | 8414593000 | Port | Guangzhou, Chine |
|---|---|---|---|
| Paquet de transport | paquet en bois | Spécifications | diamètre 7,3 mètres |
| Marque déposée | DS | Origine | LA CHINE |
| Surligner | Fan de plafond de boîte de vitesse de garage,Fan de plafond de boîte de vitesse de l'atelier 50RPM,Grandes fans de plafond 50RPM d'intérieur |
||
Description de produit
Ventes directes de grand fan économiseur d'énergie d'atelier
Modèle de produit
| Modèle | Tension | Puissance | Diamètre | Vitesse maximum | Volume | Catégorie de bruit | Poids | |
| Seires de Fengshen | DS-7.3 | 220V/380V | 1.5KW | 7.3M | 50 | ³ /min de 16800m | ≤60 | 156kg |
| DS-6.6 | 220V/380V | 1.5KW | 6.6M | 55 | ³ /min de 12862m | ≤60 | 151kg | |
| DS-6.0 | 220V/380V | 1.5KW | 6.0M | 60 | ³ /min de 12261m | ≤60 | 148g | |
| DS-5.4 | 220V/380V | 1.5KW | 5.4M | 65 | ³ /min de 11963m | ≤60 | 144kg | |
| Série de Fengxing | DS-4.8 | 220V | 0.75KW | 4.8M | 75 | ³ /min de 10675m | ≤40 | 60kg |
| DS-4.2 | 220V | 0.52KW | 4.2M | 85 | ³ /min de 5213m | ≤40 | 56kg | |
| DS-3.6 | 220V | 0.40KW | 3.6M | 95 | ³ /min de 3326m | ≤40 | 52kg | |
| DS-3.0 | 220V | 0.35KW | 3.0M | 120 | ³ /min de 2673m | ≤40 | 48kg |
Norme technique industrielle de fan de plafond de « DAISEN "
Généralités
Number modèle ----------------------------------------------------------DS-7.3
Mode d'opération ---------------------------------------------------------Course en avant
Diamètre ------------------------------------------------------------------24 pi/7,3 mètres
Style de lame ------------------------------------------------------------- Airfoil/OP
Nombre de lames ------------------------------------------------------- 6
Puissances en chevaux nominales ------------------------------------------------ 2,0 HP/1,5 kilowatts
Poids accrochant (moyenne) -------------------------------------- 156Kg
Poids de expédition (boîte de contrôle y compris, matériel de support) (moyenne) 186 kilogrammes
DB maximum-------------------------------------------------------------------60
(des valeurs de *dB ont été obtenues par l'essai. Les valeurs spécifiques d'applications/installation peuvent varier.
Représentation (à la vitesse maximum)
Déplacement (FWD, soufflant vers le bas) ---------- 16800 CMM (m3/min)
Vitesse maximale----------------------------------------------------------- 50 T/MN
Utilisation @ Max. Speed de puissance ----------------------- 1,5 kilowatts
Efficacité @ 100% Max. Speed ------------------------------ 8.53CMM/Watt
Secteur efficace maximum (varie selon la taille différente d'installation, aussi bien qu'au-dessous des obstacles)----600-1400 m2
Espacement industriel typique --------------------------------------------12-40 mètre
Matériel de montage
Bâti standard---------------------------------
Bride universelle de Je-poutre avec le joint articulé et la goutte de 250mm
Parenthèses (facultatives) de bâti de Glulam avec la baisse du joint articulé &200MM
Prolongements supplémentaires de baisse (Puyou)--------- Jusqu'à 2m dans des augmentations de 20cm
Moteur
moteur de vitesse ------------------------------------------------------- CV40-30-1500
rapport de la structure ------------------------------------------------------- Porteur lourd de SKF
la vie de conception ------------------------------------------------------- 12 ans
HP ------------------------------------------------------- 2/1,5 kilowatts
Température de fonctionnement ambiante------------- -20 C° à +40C°
Classe d'isolation -------------------------------------- H
Protégez la classe------------------------------------------IP 55
Travail Contition------------------------------------------- S1 continu
Facteur de service---------------------------------------- 0.8/0.78
Boîte de vitesse
Type -------------------------------------------------------- hélicoïdal en deux étapes
Intervalle de service-------------------------------------------graisse lubrifiante de vitesse synthétique, exempte d'entretien
Panneau de commande de moteur (MCP)
Puissance et aspiration standard de Max Amp-------------------- --220V C.A. 2Ø (16A) OU 380 C.A. 3Ø (20A)
lumière d'indication de puissance-------------------------------------------------------défaut/fonctionnement (rouge/vert)
Filtre secteur rf-------------------------------------Rf
Briseur d'air--------------------------------------- Schneider 220V1Ø 16A 380V3Ø16A
Câble d'entraînement de moteur de VFD -----------------RVV1*
Convertisseur de fréquence-------------------------
contrôleur poleless de fréquence, (1.5KW)|380V/220V
Composants de sécurité
vis de lanterne
structure de anti-chute mécanique
le plastique a enduit le câble en acier
Liens d'arrêt de lame (6), câble de sécurité, Guy Wires (bâti de plafond seul)
vis de haute résistance et écrous antidérapants de 8,8, 10,9, catégorie 12,9 pour différentes structures.
Garantie
une garantie de pièce d'an sur le moteur, la lame, la boîte de vitesse et le panneau de commande.
Configuration de composante clé
dispositif ★drive
•Le fan de série de Fengshen adopte Taïwan/moteur allemand de boîte de vitesse
•La série de Fengxing adopte le balai de charbon de l'industrie d'abord non, grand couple, moteur d'entraînement de C.C, remplaçant le réducteur de vitesse de moteur traditionnel, réalisant l'intégration élevée, améliorant la fiabilité et l'efficacité de transmission
dispositif de ★control
dispositif de ★control
•Le fan de série de Fengshen changement stepless de vitesse d'inverseur adopte de Taïwan/d'Allemagne marque (contrôleur anti-déflagrant facultatif) pour configurer la protection de surcharge de surintensité de disjoncteur, le ventilateur et d'autres composants
•Le fan de série de Fengxing adopte un contrôleur libre de brosse spéciale
lame ★fan
•Le matériel de la pale de ventilateur adopte le traitement de l'alliage d'aluminium T6 de magnésium, résistance à la corrosion, dureté de haute résistance et élevée
•Simulation de CFD de logiciel de simulation et essai en soufflerie liquides avancés, en conformité avec l'anti fatigue aérodynamique ;
•Avec la fonction du début de retard, la charge et l'impact du moteur sont considérablement réduits, et la durée de vie est plus longue
composants de ★Structure
•Les pièces structurelles sont constituées par le laser de Q235B, pliant la structure de renfort, et la partie la plus épaisse est 8mm.
•Allié les boulons de haute résistance d'acier et des écrous antidérapants sont utilisés pour les boulons.
•Corde de fil d'acier et structure de tension de lanterne pour stabiliser la fan contre la chute
• Le châssis intégré peut empêcher le risque de fracture, l'anti structure en baisse de accouplement peut éviter des défauts de vis, le châssis peut être lâché, la conception de disposition de trou de la structure de contreplaqué peut empêcher le glissement, la structure réglable convient à tous les états d'installation, et le trou réglable en forme d'arc de taille peut être ajusté pour assurer le niveau plat du châssis de lame
Comparaison de trois méthodes de réfrigération à l'usine de 1000 mètres carrés
| Mode de réfrigération | Quantité | Puissance/unité | Puissance grande | Comparaison générale |
| Climatiseur central | 1 | 80KW | 80KW | Les murs et les portes et les fenêtres de l'usine sont exigés pour être isolés. Le coût de l'investissement ancien de l'équipement est haut, et le coût de maintenance de remplacer l'élément filtrant et d'ajouter le réfrigérant est haut |
| Fan industrielle traditionnelle | 40 | 0.3KW | 12KW | L'installation des fans traditionnelles de mur est limitée par des murs et des colonnes. Les lignes électriques de fans de plancher sont dispersées, qui a des risques en matière de sécurité potentiels. Il n'est pas sûr que les cheveux des membres du personnel soient mélangés dans les pales de ventilateur, qui occupent un petit espace et couvrent une durée de vie courte |
| grande fan de plafond industrielle de 7.3M | 1 | 1.5KW | 1.5KW | Le grand secteur de couverture, longue durée de vie, coût de maintenance à prix réduit, installation n'occupe pas l'espace d'atelier, la sécurité et la protection de l'environnement |
La consommation d'énergie de la grande fan de plafond industrielle est environ 1/50 de cela du climatiseur central et 1/10 de cela de la fan industrielle traditionnelle de mur
Endroits appropriés de *** d'installation : De toute haut assez structure d'usine, de centre de sport, d'endroit logistique, d'ateliers de réparation de voiture, de supermarché, d'aéroport, d'atelier de paquet, d'industrie de panage animale, de tous genres de hall, aussi bien que de centre de fitness etc.
Taille de *** d'installation : Produits de série de « Fengshen » 6 mètres à 20 mètres de taille.
Produits de série de « Fengxing » 3 mètres à 6 mètres de taille.
Solutions de *** pour les trois genres principaux de structures d'installation comme ci-dessus les images montrées.
Il y a de diverses formes de fondations. Nous te fournissons les méthodes d'installation de trois structures communes (bonne figure) :
Circulation d'air de la fan

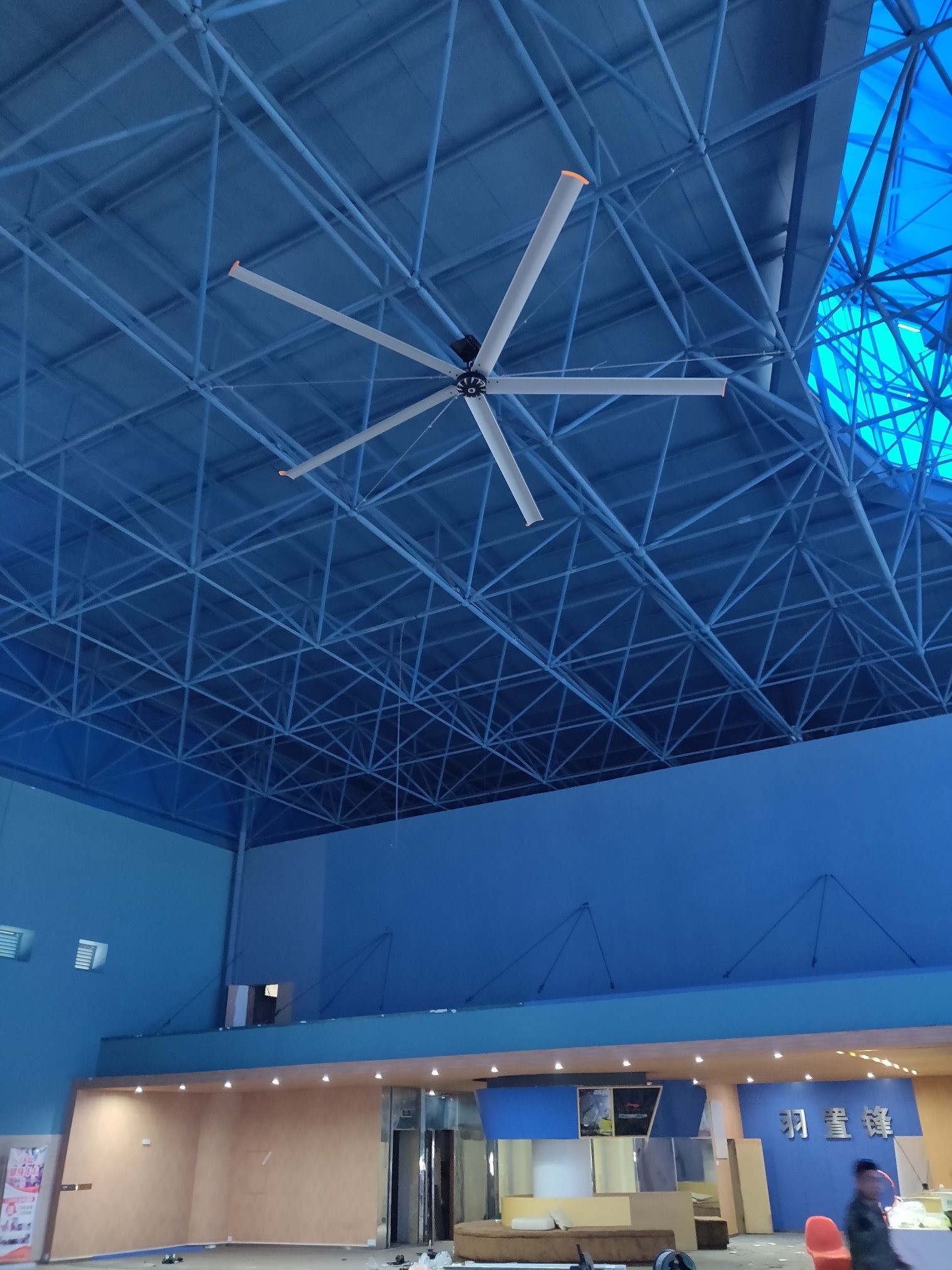

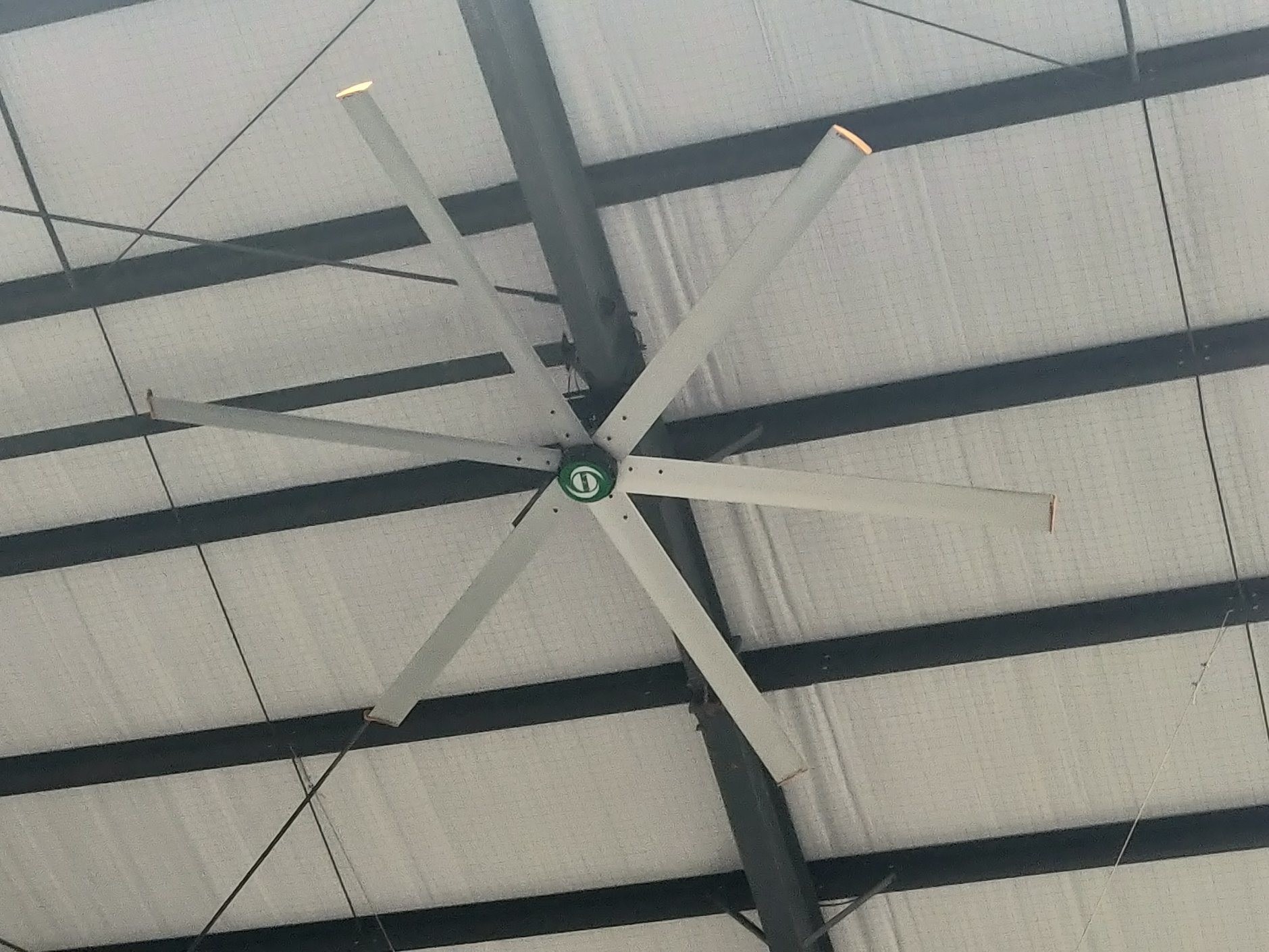

Applications typiques de client
