Garage géant grands ventilateurs VHLS

Le vent soufflé par un grand ventilateur de plafond industriel ressemble à un système de brise naturelle, la vitesse du vent est juste la meilleure sensation de fraîcheur de la peau humaine.fournir au personnel un environnement de travail approprié en été chaud, améliorer l'efficacité de la production.
Fonction du ventilateur:
1)ventilation
Le ventilateur améliorer l'échange d'air dans un espace entier, il'La conception parfaitement rationalisée peut produire un vent tridimensionnel de 2 à 3 m/s, et vous donne envie de profiter de la brise naturelle.le dioxyde de carbone et l'air pauvre à forte densité.Afin d'améliorer la qualité de la zone de travail, de créer un environnement de travail sain, sec et sûr, d'améliorer l'efficacité du travail.
2)la commodité
Il est pratique à utiliser, le système de commande adopte le dernier système de commande de convertisseur de fréquence sans pôle.L'interface de fonctionnement humanisé vous permet également de profiter de la beauté de l'électronique et mécanique réaliser la vie.

1. Déshumidification

Parce qu'il peut produire un grand volume d'air, favoriser efficacement la circulation de l'air, de sorte que l'humidité soit bien dispersée, réduisant considérablement la probabilité de problèmes tels que les punaises de lit, les champignons, etc.
4)belle et durable
Après un traitement de surface complexe,le produit peut éviter la douleur du nettoyage périodique,le rapport coût/performance est le plus élevé,la durée de vie de chaque ventilateur peut atteindre plus de 10 ans.

1. économie d'énergie

La puissance nominale du moteur sur le ventilateur est de 1,5 kW, chaque ventilateur peut couvrir 1000 mètres carrés de surface de travail, 8 heures par jour, est seulement 10 degrés consommation d'énergie,comparativement aux petits ventilateurs typiques et à l'air conditionné à forte consommation d'énergie, grand ventilateur de plafond industriel peut être appelé modèle d'économie d'énergie, peut réduire considérablement votre coût d'exploitation.




"- Je vous en prie."Norme technique pour les ventilateurs de plafond industriels
Généraux
Numéro de modèle --------------------------------------------------------------------------DS-7.3
Mode de fonctionnement --------------------------------------------------------------------------------------------Renvoi vers l'avant
Diamètre ---------------------------------------------------------------------------------------- 24 pieds / 7,3 mètres
Le type de lame
Nombre de lames --------------------------------------------------- 6
Puissance nominale -------------------------------------------- 2,0 ch / 1,5 kW
Poids de suspension (moyenne)
Poids d'expédition (incluant boîte de commande, matériel de montage) (moyenne) 186 kg
Le nombre maximal de dB est de 60
(* Les valeurs en dB ont été obtenues par essai.

Exigences techniques relatives aux composants clés
1La lame du ventilateur est conçue sur la base d'une technologie aérodynamique. Elle est formée par extrusion et fabriquée à partir d'un matériau métallique d'alliage AI-Mg n°6061.La surface de la lame est également passée traitement anti-corrosif de l'oxydation abrasiveChaque partie de bale comprend trois tendons renforcés et deux cavités isolantes renforcées, largeur 182 mm, hauteur 23 mm, la partie la plus fine est de 2 mm,et la partie la plus épaisse de la zone de connexion est de 5 mm ((c'est la forme et la simulation seront montrés dans les prochaines pages)) La résistance de l'alliage d'AI-Mg traité thermiquement 6061 T6 est beaucoup plus élevée que celle de l'alliage d'AI-Mg de la série 50XX dans notre industrie.Le tableau ci-dessous vous montre les données de comparaison des propriétés mécaniques (rapport d'essai ci-joint).

1, structure du châssis; conception intégrative du châssis par rapport à d'autres marques a une résistance plus forte. il résout l'influence de l'impact instantané, il est usiné par forgeage à chaud, découpe laser,Traitement à la commande numérique par ordinateur ainsi que traitement anticorrosif.
2, moteur,Le roulement intérieur est de marque SKF importé de Suède,la valeur sonore de l'ensemble de l'équipement est inférieure à 60dB,un engrenage à très haute résistance avec étape d'entrée,Module 2, étape de sortie, 3 modules, grand module et procédé de meulage fin, structure de sortie d'essieu trapézoïdale renforcée de 40 mm, joint d'huile élargi SKF de Suède,Le lubrifiant synthétique de haute qualité du British Roadster est sans huile et sans entretien à vie., et le moteur adopte une qualité d'isolation allemande de classe H.
3Système de commande: le système de commande de conversion de fréquence sans pôle utilise un convertisseur de fréquence personnalisé Taiwan Shilin (avec certification standard de l'industrie),l'intérieur du circuit imprimé adopte un traitement antipoussière et antihumidité, interrupteur d'air Schneider intégré, protection contre les surcharges et les fuites, panne de courant automatique accidentelle et sortie d'alarme, détection intuitive de panne de circuit par code d'alarme,la communication réseau RS485 peut être utiliséeAccès au réseau industriel 4.0, niveau de protection IP66 anti-EMI, anti-poussière et anti-eau.
4, Cadre principal: l'acier structural de haute résistance Q345B est traité par laser - flexion - soudage complet - pulvérisation plastique et prévention de la rouille.Le bouclier adopte la conception du trou de guidage de dissipation de chaleur en acier inoxydable pour empêcher le moteur de surchauffer, la partie supérieure est équipée d'un trou en rangée (le trou de taille n'a pas de fonction antidérapant) et d'une installation réglable,la partie inférieure adopte un joint universel horizontal transversal longitudinal réglable dans les deux sens (seulement un réglage transversal ne peut pas régler complètement le niveau dans l'industrie), et la partie inférieure est le coupleur.

5. composants de sécurité: tous les boulons de connexion sont des boulons de haute résistance supérieurs à 8,8 grade, écrous anti-dérapant haute résistance, colle anti-dérapant fil, anti-dérapant tourne-boucle vis tension stable ventilateur,Une partie de la structure utilise des boulons en acier allié avec une colle de fil de fixation de haute résistance, 4 pièces de câble de câble en plastique enveloppé en fil de fer anti-rouille de 8 mm,plus un anneau anti-chute installé.

Performance (à vitesse maximale)
Le déplacement (fwd, soufflage vers le bas) ---------- 14800 CMM ((m3/min)
Vitesse maximale 50 tours par minute
Consommation d'énergie @ Vitesse maximale ----------------------- 1,5 kW
Efficacité @ 100% Max. Vitesse ------------------------------ 8.53CMM/Watt
Surface maximale efficace(varie en fonction des différentes hauteurs d'installation, ainsi que des obstacles)---- 600 à 1400 m2
Distance industrielle typique ------------------------------------------- 12 à 40 mètres

Matériel de montage
Montage standard
Clampe universelle à faisceau I avec joint pivotant et chute de 250 mm
Les supports de montage en glulam (facultatif) avec joint pivotant et 200 mm de chute

Exténsions de chute supplémentaires (Puyou)--------- Jusqu'à 2 m en 20 cm
Moteur
moteur à engrenages --------------------------------------------------- CV40-30-1500
structure de roulement ----------------------------------------------- roulement de charge lourde SKF
Durée de vie de la conception --------------------------------------------------- 12 ans
HP ----------------------------------------------------------- 2 / 1,5 kW Pour les appareils électroménagers
Température de fonctionnement ambiante -------- -20°C à +40°C
Classe d'isolation H
Classe de protection IP 55
Condition de travail continue S 1
Facteur de service78
Boîte de vitesses
Type ------------------------------------------------------------ Helices à deux étages
Intervalle de fonctionnement

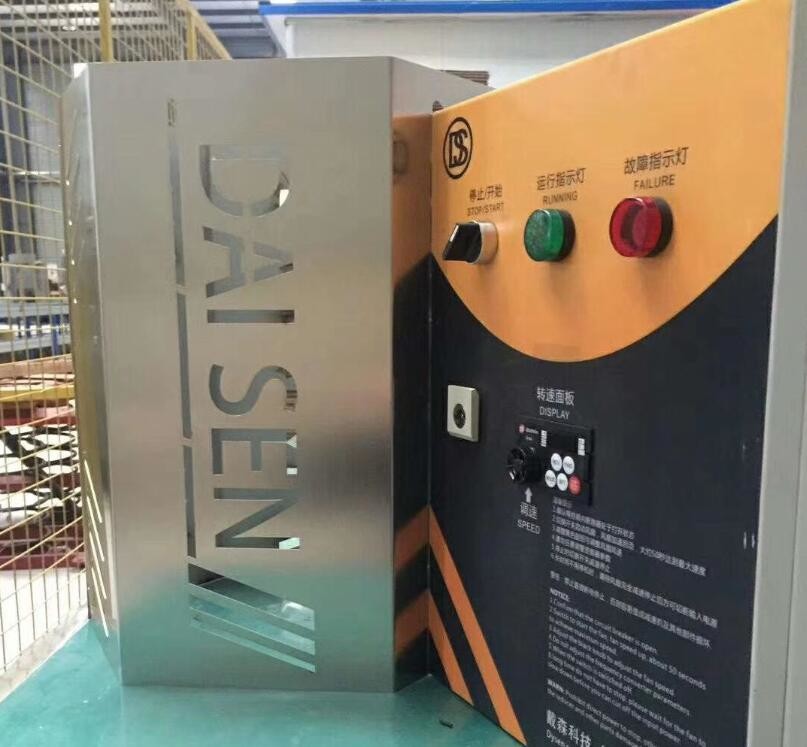

Panneau de commande du moteur
Puissance standard et amplification maximale - 220 V AC 2Ø (16A) ou 380 AC 3Ø (20A)
Lumière d'indication de puissance
Filtre de ligne RF
Détecteur d'air Schneider 220V1Ø 16A 380V3Ø16A
Le câble d'entraînement du moteur VFD -----------------RVV1*
Convertisseur de fréquence
régulateur de fréquence sans pôle,(1.5KW) pour une tension de 380V/220V
Composants de sécurité
vis à tourne-boucle
une structure mécanique anti-déplacement
câble en acier revêtu de plastique
Les connexions de retenue de lame (6), le câble de sécurité, les fils de type (monture au plafond uniquement)
vis de haute résistance et écrous antidérapants de 8 pièces.8,10.9, 12,9 pour les différentes structures.
Garantie
Une année de garantie sur le moteur, la lame, la boîte de vitesses et le panneau de commande.
